Serie 1050
Braccio di carico dall'alto

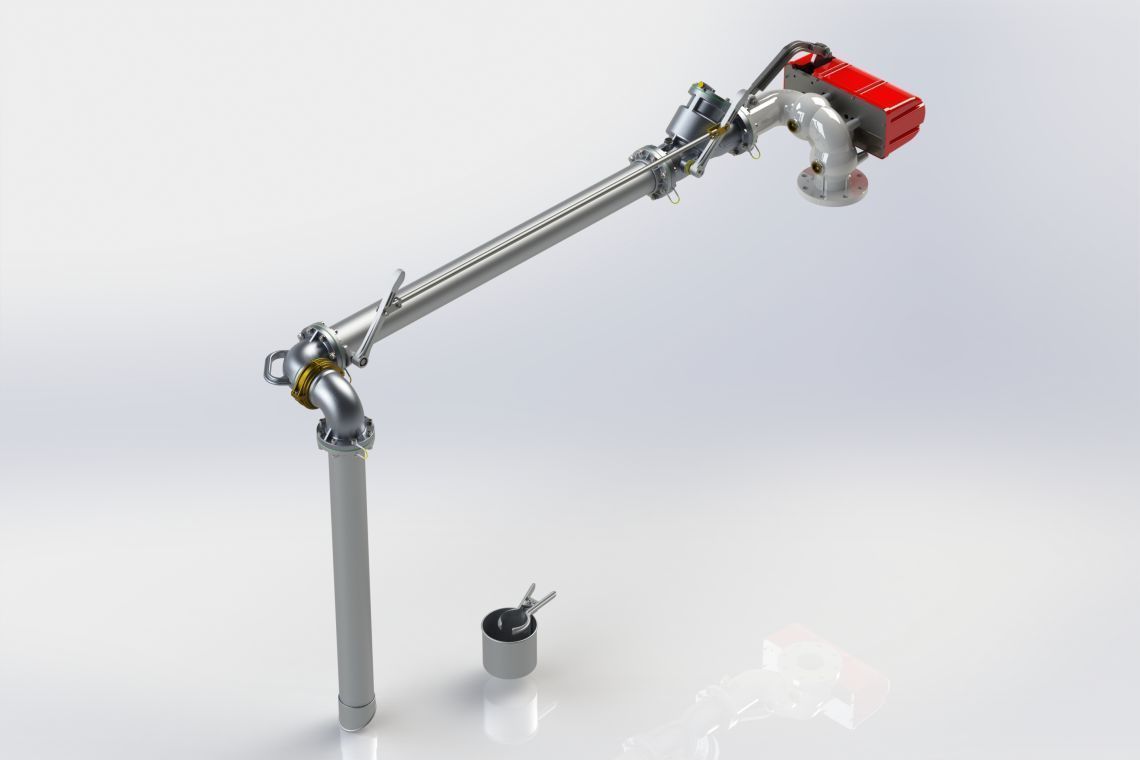

Il braccio di carico dall’alto è un tubo articolato sostenuto da un sistema di bilanciamento meccanico (molla di torsione o compressione) o pneumatico, che ha la funzione di trasferimento di combustibili o liquidi industriali nelle autocisterne e ferro-cisterne attraverso il boccaporto superiore.Nello specifico la Serie 1050 viene utilizzata quando non è necessario un raggio di azione variabile di carico.
Richiedi la scheda tecnica
Ottieni la scheda con tutte le caratteristiche del prodotto. Compila il form per ricevere il PDF.
Caratteristiche
Configurazione standard
- Versione destra, flusso dal basso con flangia di collegamento ANSI 150.
- Doppio snodo di base style F-50.
- Bilanciatore a molla di torsione.
- Valvola di erogazione versione “stay open”.
- Tubo portante in lega di alluminio.
- Comando remoto valvola.
- Snodo terminale style F-40.
- Tubo terminale in lega di alluminio.
- Tazza raccogli-gocce in lega di alluminio.
Caratteristiche tecniche
Normative e Direttive
- Dichiarazione di conformità alla Direttiva vigente ATEX PED.
- Direttiva di conformità alla Direttiva Macchine.
- Dichiarazione di conformità alla Direttiva vigente MACCHINE.
- Dichiarazione di certificazione doganale per i paesi Russia, Kazakistan Bielorussia, certificato EAC.
Opzioni su richiesta
- Materiale di costruzione del braccio: in acciaio al carbonio, acciaio per basse temperature, acciaio INOX AISI 304 / AISI 316.
- Tenute in HNBR, FFKM, PTFE.
- Versione sinistra.
- Flusso dall’alto.
- Flangia di collegamento PN16.
- Snodi Split Tipe: in 3 pezzi per agevolare la manutenzione.
- Bilanciamento con pistone a molle di compressione.
- Valvola di erogazione “hold open”.
- Terminale a “T” o con deflettore in lega di alluminio.
- Configurazioni speciali per temperature estreme (-60/+200 °C).
- Sistema di riscaldamento del prodotto.
Accessori
- Valvola di ritegno.
- Valvola rompivuoto.
- Spia di flusso.
- Microinterruttore valvola di erogazione.
- Microinterruttore per segnalazione posizione verticale.
- Microinterruttore per segnalazione posizione di parcheggio.
- Blocco meccanico in posizione di lavoro.
- Blocco meccanico in posizione di parcheggio.
- Sensore anti-trabocco con impugnatura.
- Movimentazione su/giù pneumatica.
- Attuatore valvola pneumatico.
- Pulsante start/stop pompa.
- Colonna di supporto.
