Série 1050
Bras de chargement par le haut
Le bras de chargement par le haut est un tube pivotant supporté par un système d'équilibrage mécanique (ressort de torsion ou de compression) ou pneumatique, qui a pour fonction de transférer des combustibles industriels ou des liquides dans des camions-citernes et wagons-citernes par la trappe supérieure.Plus précisément, la série 1050 est utilisée lorsqu'un rayon d’action variable de chargement n'est pas nécessaire.
Demander la fiche technique
Obtenez la fiche avec toutes les caractéristiques du produit. Remplissez le formulaire pour recevoir le PDF.
Caractéristiques
Configuration standard
- Version droite, flux par le bas avec bride de raccordement ANSI 150.
- Double articulation de base style F-50.
- Équilibreur à ressort de torsion.
- Vanne de distribution version «Stay open».
- Tube portant en alliage d’aluminium.
- Commande à distance de la vanne.
- Articulation terminale style F-40.
- Tube terminal en alliage d’aluminium.
- Tasse collecte-gouttes en alliage d'aluminium.

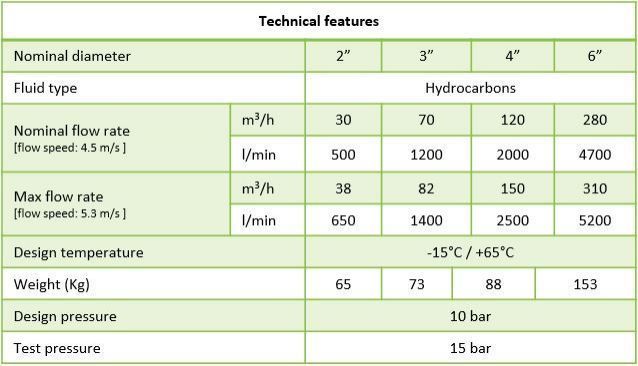

Caractéristiques techniques
Règlements et directives
- Déclaration de conformité à la directive en vigueur ATEX PED.
- Directive de conformité à la Directive Machines.
- Déclaration de conformité à la directive MACHINES en vigueur.
- Déclaration de certification douanière pour les pays Russie, Kazakhstan Biélorussie, certificat EAC.
Options sur demande
- Matériau de construction du bras : en acier au carbone, acier pour basses températures, acier INOX AISI 304 / AISI 316.
- Joints en HNBR, FFKM, PTFE.
- Version gauche.
- Flux par le haut.
- Bride de raccordement PN16.
- Articulations Tipe : en 3 pièces pour faciliter l'entretien.
- Équilibrage avec piston à ressort de compression.
- Vanne de distribution « hold open ».
- Embout en « T » ou avec déflecteur en alliage d’aluminium.
- Configurations spéciales pour températures extrêmes (-60/+200°C).
- Système de chauffage du produit.
Accessoires
- Clapet anti-retour.
- Vanne casse-vide.
- Voyant de flux.
- Microrupteur vanne de distribution.
- Microrupteur pour signalisation position verticale.
- Microrupteur pour signalisation position de stationnement.
- Blocage mécanique en position de travail.
- Blocage mécanique en position de stationnement.
- Capteur anti-débordement avec poignée.
- Manutention bas/haut pneumatique.
- Actionneur vanne pneumatique.
- Bouton marche/arrêt pompe.
- Colonne de support.
