Серия 1803 CRYO
Заправочная станция ДЛЯ спг и жидкостей при криогенной температуре

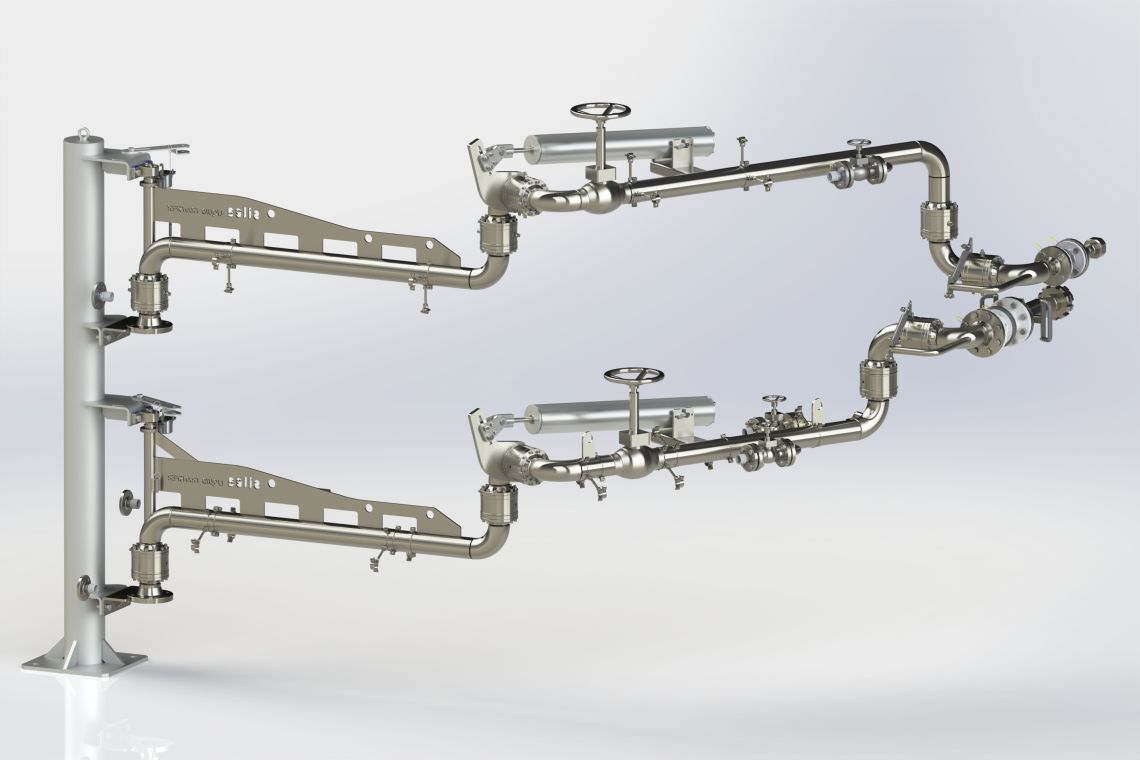

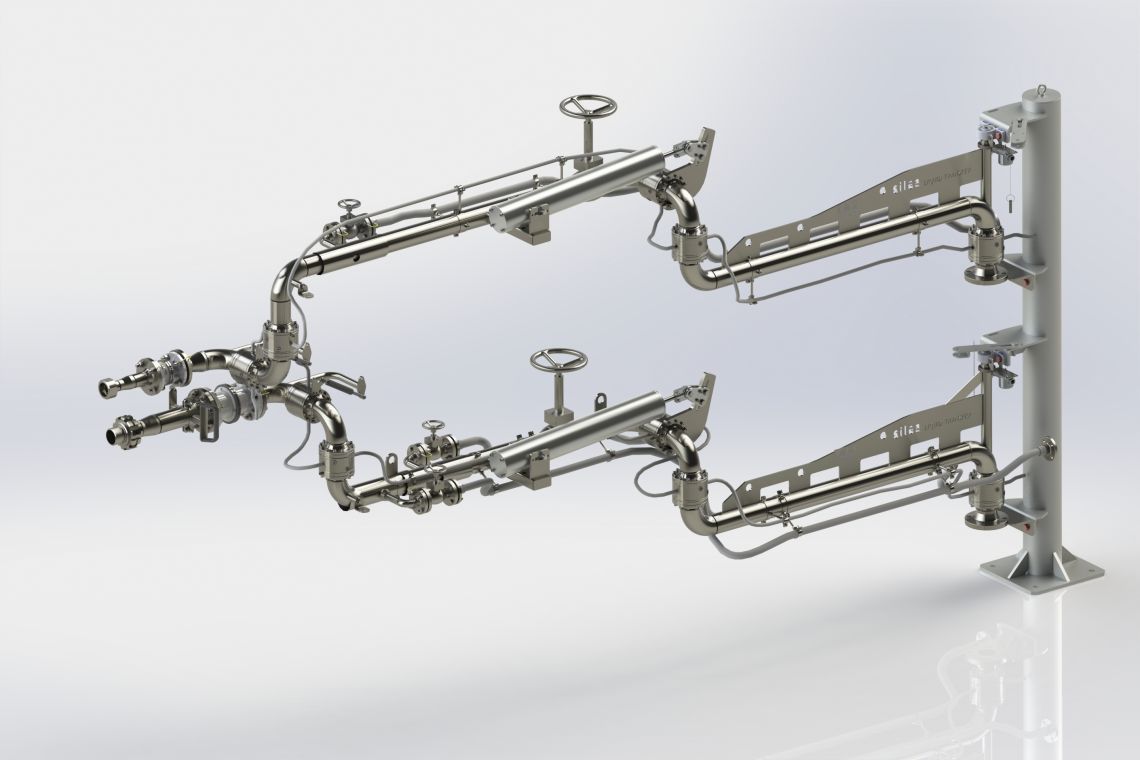

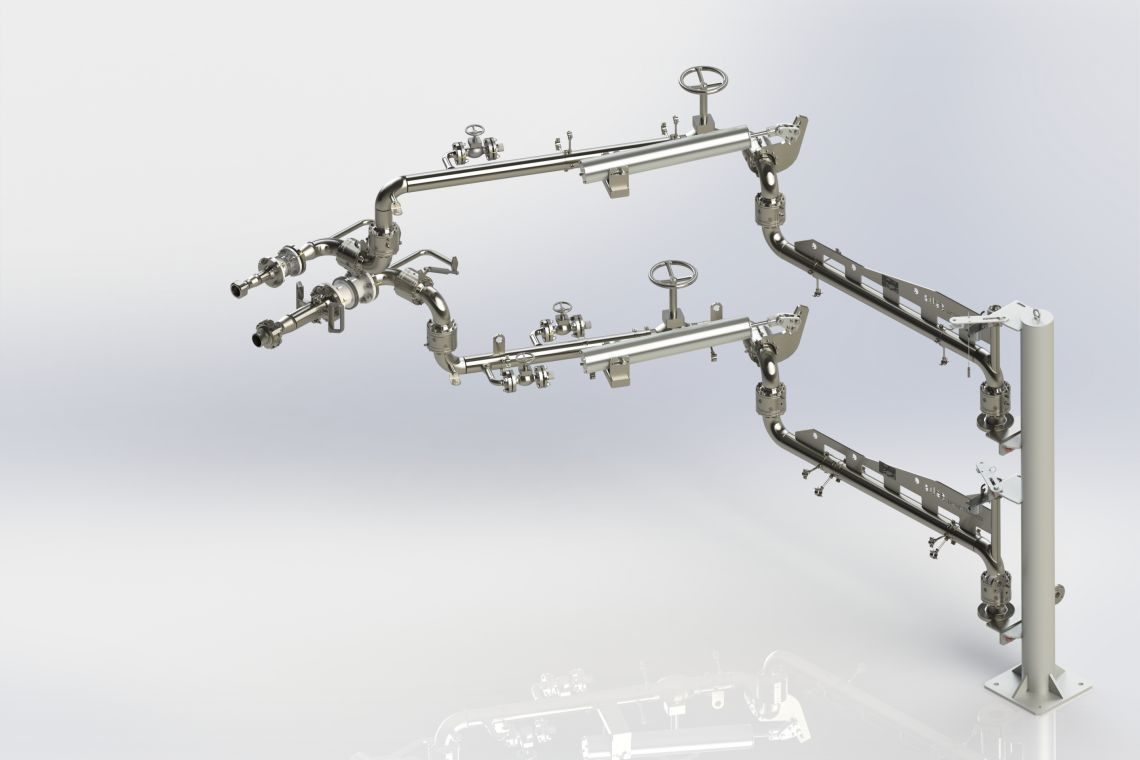

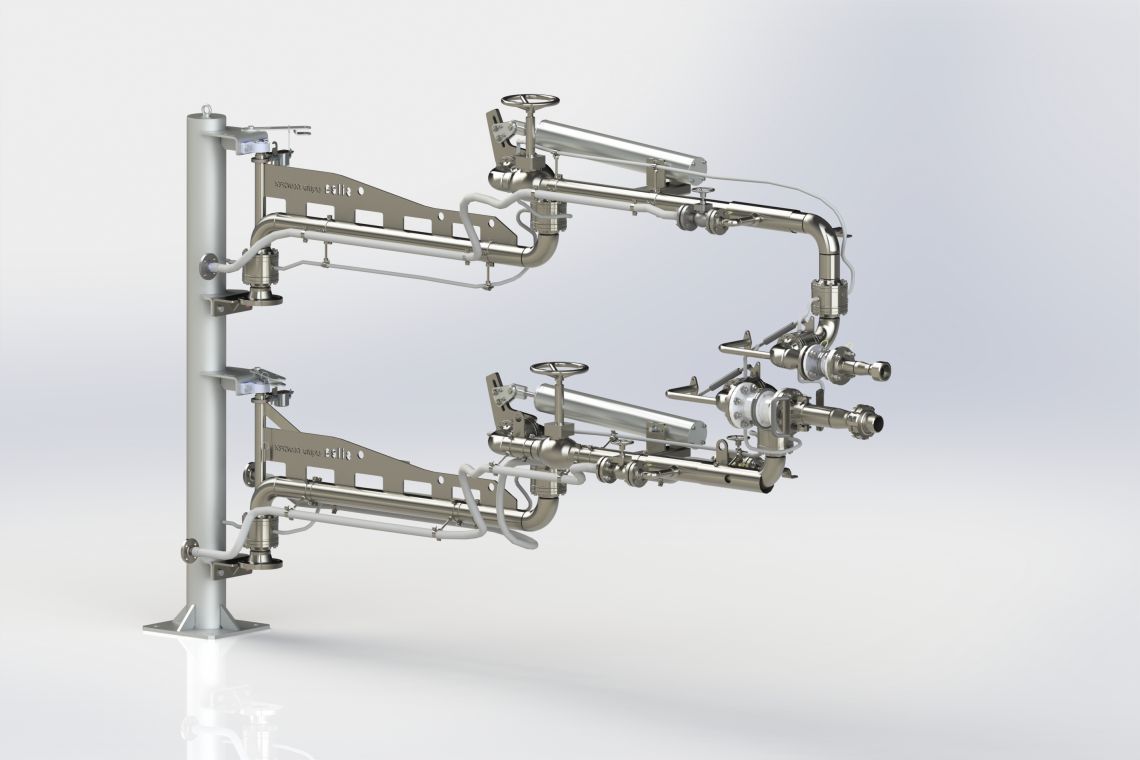

Станция нижнего налива серии 1803 CRYO предназначена для перекачки СПГ и жидкостей при криогенных температурах (например, метан, водород, азот…) из стационарных криогенных резервуаров (на раме) в криогенные танкеры. Станция состоит из двух рукавов с широким радиусом действия, что позволяет максимально охватить точки погрузки. Один рукав предназначен для жидкой фазы, а другой — для паровой. Высокое качество материалов, используемых для изоляции рукавов, гарантирует безопасность оператора во время перекачки. Все компоненты станции соответствуют директивам по проектированию и перекачке криогенных жидкостей (OCIMF и UNI EN ISO).Запросить технический паспорт
Получите паспорт со всеми характеристиками изделия. Заполните форму, чтобы получить PDF-файл.
Характеристики
Стандартная конфигурация
- Поток снизу через соединительный фланец ANSI 150.
- Муфта базового типа (тип C879 - F-20): допускает горизонтальное перемещение. Он оснащен двумя специально разработанными шариковыми направляющими из белого ПТФЭ и уплотнениями.
- Поворотная секция из AISI316: используется для увеличения диапазона действия заливного рукава.
- Двойная базовая муфта (тип C879 - F-50): допускает горизонтальное и вертикальное перемещение. Он оснащен двумя шарнирами с шариковыми направляющими и специально разработанными уплотнениями из белого ПТФЭ.
- Компенсатор с пружиной сжатия: используется для компенсации веса консольной части загрузочного рычага.
- Опорная труба из AISI316.
- Фланцевый аварийный выпускной клапан (ERC) PN40: выполнен из AISI316, он используется для предотвращения утечки продукта в случае случайного отъезда транспортного средства на этапе загрузки.
- Двойной концевой шарнир (тип C879 - F-50): допускает горизонтальное и вертикальное перемещение; он оснащен ручкой для облегчения движения рукава и двумя шарнирами с двумя шариковыми направляющими со специально разработанными уплотнениями из белого ПТФЭ.
- Регулирующий клапан: Корпус и поршень из AISI316 с уплотнениями из ПТФЭ.
- Сливные и продувочные шаровые клапаны 1": используется для сброса давления в концевой части рукава между главным запорным клапаном и соединением с резервуаром; из AISI316 с уплотнениями из ПТФЭ.
- Система вторичной балансировки с газовой пружиной.
- Концевое соединение из латуни.
- Опорная стойка.
Технические характеристики
Нормы и директивы
- Нормы проектирования:
OCIMF 3° Изд. 1999
OCIMF 4° Изд. 2019
UNI EN ISO 16904:2016
- Декларация соответствия действующей Директиве PED (Оборудование, работающее под давлением) Декларация соответствия действующей директиве О МАШИНАХ
- Декларация таможенной сертификации для России, Казахстана и Белоруссии, сертификат EAC(Евразийского соответствия)
- Стандарт ASTM-ANSI-EN
Опции на заказ
- Шаровой клапан с верхним впуском
- Левосторонняя версия
- Боковой поток
- Соединительный фланец PN16
- Подсоединение к танкеру:
Messer Union (в соответствии с директивой EIGA)
Быстроразъемное соединение Stanag
Дополнительные устройства
- Микровыключатель дозирующего клапана
- Микровыключатель для сигнализации нерабочего/рабочего положения
