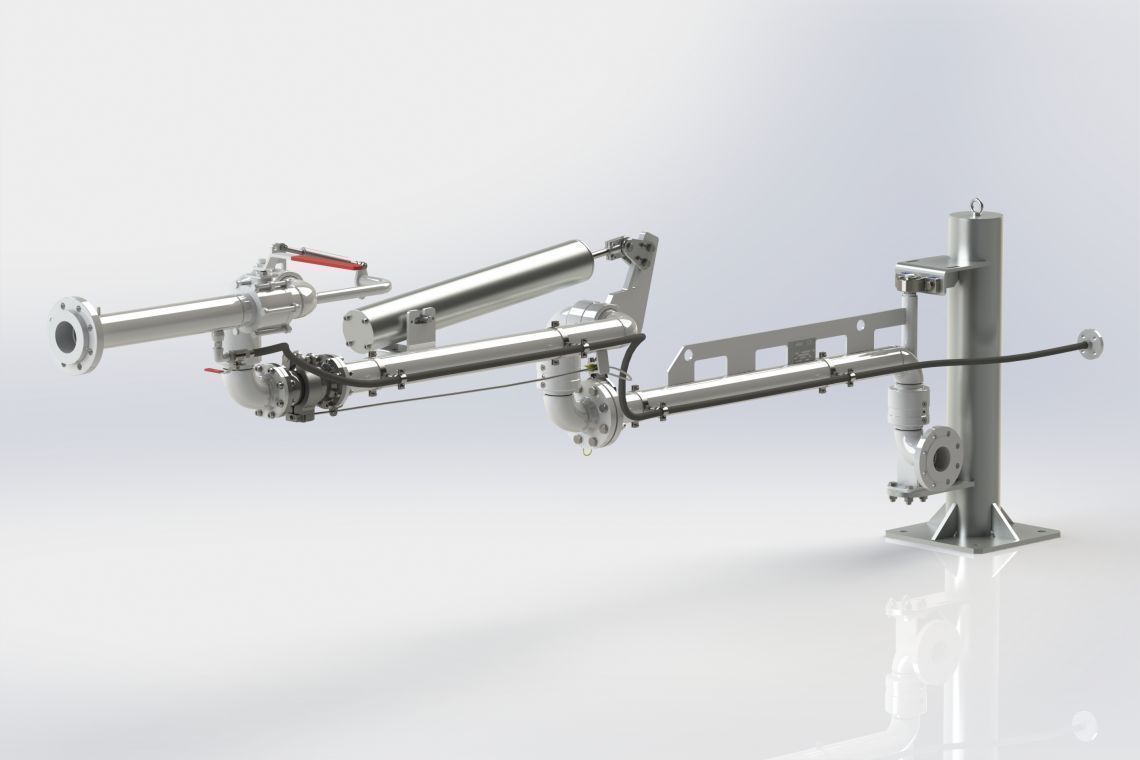

Serie 1802
Richiedi la scheda tecnica
Ottieni la scheda con tutte le caratteristiche del prodotto. Compila il form per ricevere il PDF.
Caratteristiche
Configurazione standard
- Versione destra, flusso dal basso con flangia di collegamento ANSI 300.
- Snodo di base style F-20.
- Sezione girevole.
- Doppio snodo di base style F-50.
- Bilanciatore a molla compressione.
- Tubo portante in acciaio al carbonio.
- Valvola a rottura in emergenza ERC (DN50-DN80).
- Doppio snodo terminale style F-50.
- Valvola a sfera in acciaio al carbonio.
- Valvola a sfera di drenaggio da ½".
- Sistema di bilanciamento secondario con molla a gas.
- Connessione terminale con flangia girevole.
Caratteristiche tecniche
Normative e Direttive
- Dichiarazione di conformità alla Direttiva vigente ATEX.
- Dichiarazione di conformità alla Direttiva vigente PED.
- Dichiarazione di conformità alla Direttiva vigente MACCHINE.
- Dichiarazione di certificazione doganale per i paesi Russia, Kazakistan Bielorussia, certificato EAC.
- Standard ASTM-ANSI-EN.
Opzioni su richiesta
- Materiale di costruzione del braccio: in acciaio al carbonio, acciaio per basse temperature, acciaio INOX AISI304 / AISI316 con valvola a sfera per l’erogazione.
- Tenute in HNBR, FKM, FFKM, EPDM, PTFE.
- Versione sinistra.
- Flusso dall’alto oppure laterale.
- Flangia di collegamento PN40 o altri standard.
- Collaudo a 60 bar per pressione nominale di 40 bar (PN40).
- Snodi Split Tipe.
- Configurazioni speciali per temperature estreme (-60/+200 °C).
- Connessioni terminali: accoppiatore rapido Stanag 3756, hammer Union fig. 602 o 206, filettatura NPT maschio o femmina.
Accessori
- Microinterruttore valvola di erogazione.
- Microinterruttore per segnalazione posizione di parcheggio/lavoro.
- Tubo di drenaggio da ½".
- Ammortizzatore sulla valvola a rottura in emergenza ERC per tensionare gradualmente il cavo ed evitare strappi accidentali.
- Colonna di supporto.
