Serie 1403
Serie 1403

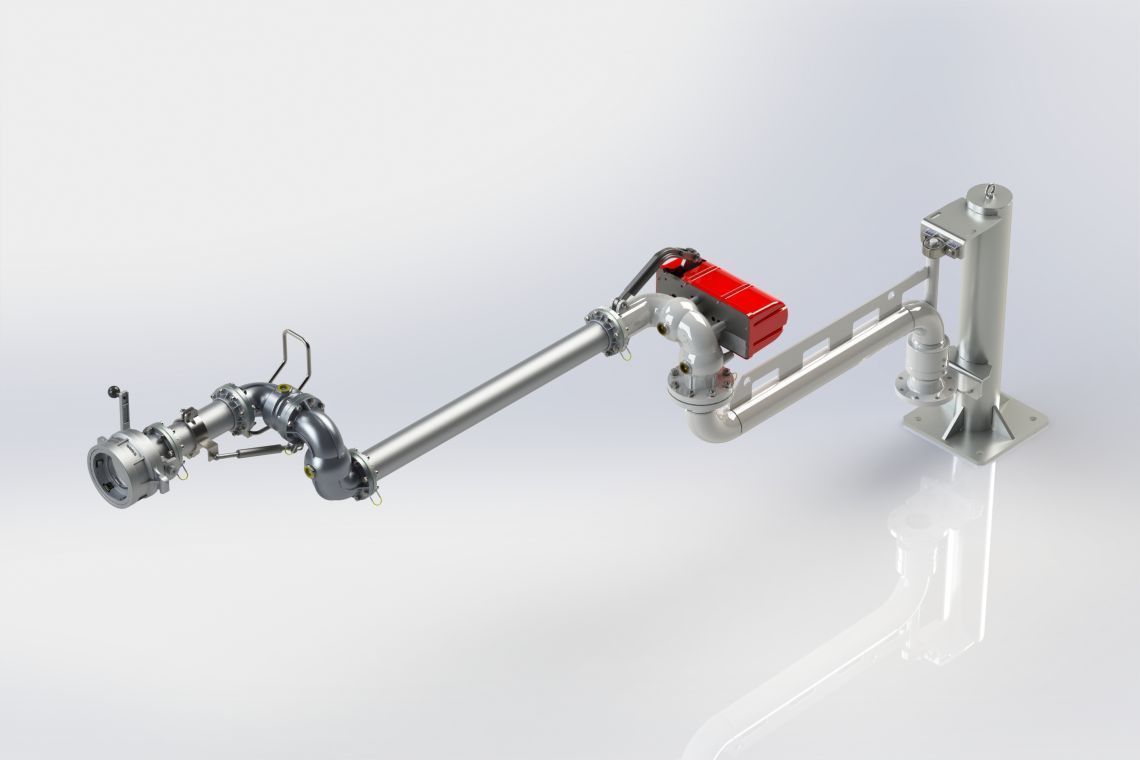

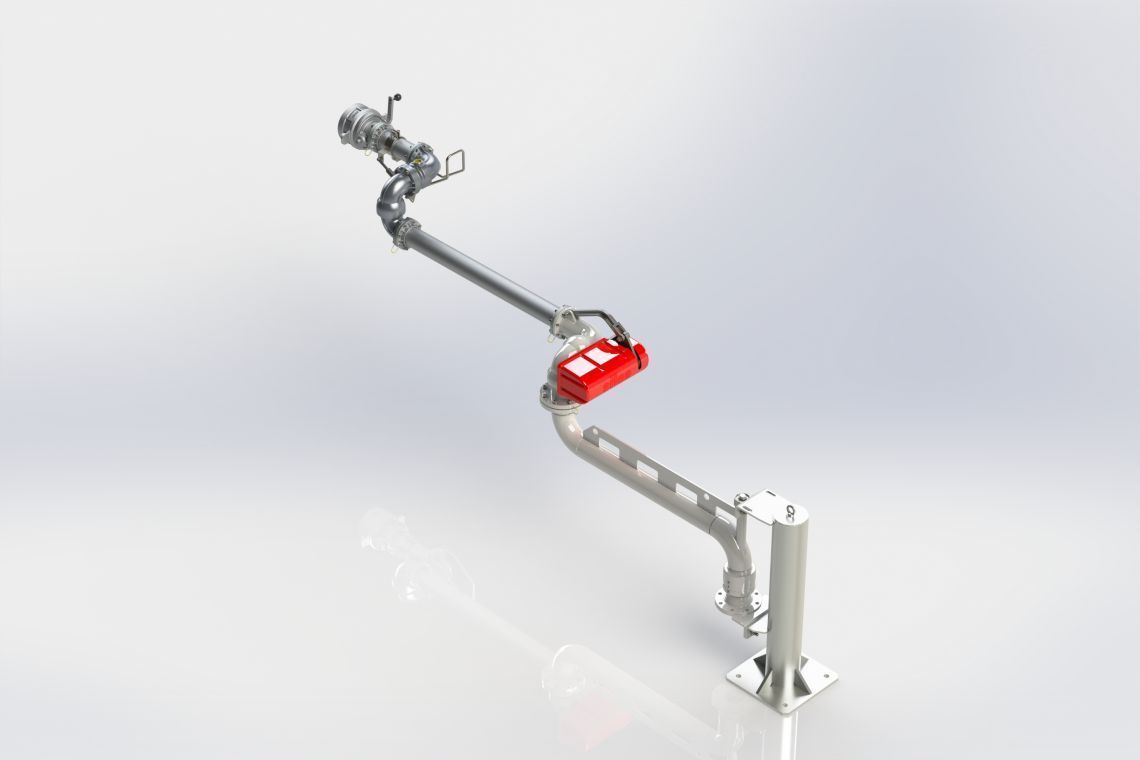

Braccio di carico/scarico dal basso
I bracci di carico dal basso vengono utilizzati per impianti di carico/scarico delle autobotti e delle ferro-cisterne di combustibili e liquidi industriali. Questo sistema di trasferimento offre il vantaggio di operare direttamente sulla sede stradale anziché salire sull’automezzo ed evita così la formazione di cariche elettrostatiche generate.
I bracci carico dal basso della serie 1403 sono utilizzati per caricare o scaricare le autocisterne rimanendo a terra, dove sia necessario avere a disposizione un ampio raggio d’azione. Questo consente la massima copertura dei punti di carico.

Richiedi la scheda tecnica

Ottieni la scheda con tutte le caratteristiche del prodotto. Compila il form per ricevere il PDF.

Accetto la PRIVACY POLICY

Caratteristiche

Configurazione standard

- Versione destra, flusso dal basso con flangia di collegamento ANSI 150.
- Snodo di base style F-20.
- Sezione girevole.
- Doppio snodo di base style F-50.
- Bilanciatore a molla compressione.
- Tubo portante in lega di alluminio.
- Doppio snodo terminale style F-50.
- Tubo terminale in lega di alluminio.
- Accoppiatore 4” API RP 1004 in lega di alluminio con tenute in FKM.

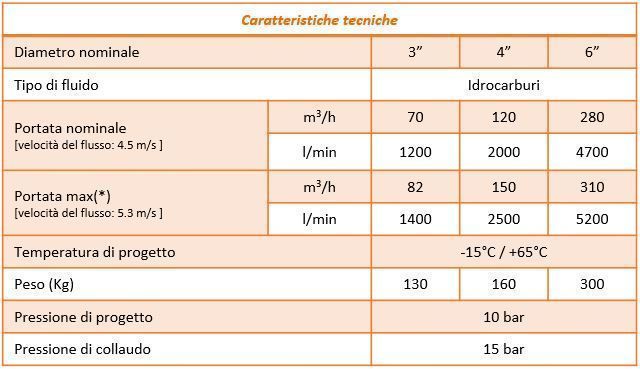

Caratteristiche tecniche

Normative e Direttive

- Dichiarazione di conformità alla Direttiva vigente ATEX.
- Dichiarazione di conformità alla Direttiva vigente PED.
- Dichiarazione di conformità alla Direttiva vigente MACCHINE.
- Dichiarazione di certificazione doganale per i paesi Russia, Kazakistan Bielorussia, certificato EAC.
- Standard API-ASTM-ANSI-TTMA.

Opzioni su richiesta

- Materiale di costruzione del braccio: in acciaio al carbonio, acciaio per basse temperature, acciaio INOX AISI 304 / AISI 316 con valvola a sfera per l’erogazione.
- Tenute in HNBR, FFKM, PTFE, VMFQ.
- Versione sinistra.
- Flusso dall’alto oppure laterale.
- Flangia di collegamento PN16.
- Snodi Split Tipe.
- Accoppiatore 4” semiautomatico API RP1004.
- Versione per recupero vapori con accoppiatore 4” per vapori API RP1004.
- Accoppiatore Stanag 3756.
- Configurazioni speciali per temperature estreme (-60/+200 °C).
- Sistema di riscaldamento del prodotto.

Accessori

- Valvola di ritegno.
- Valvola a spacco di emergenza ERC.
- Spia di flusso.
- Microinterruttore valvola di erogazione.
- Microinterruttore per segnalazione posizione di parcheggio.
- Dispositivo di parcheggio.
- Colonna di supporto.
