Серия 1201 RV
Рукав верхней загрузки
Рукав верхней загрузки представляет собой шарнирно-сочлененную трубу, поддерживаемую механической (торсионной пружиной или пружиной сжатия) или пневматической системой балансировки, которая служит для перекачки топлива или промышленных жидкостей в авто- и железнодорожные цистерны через верхний люк.Рукава верхней загрузки серии 1201 используются для загрузки автоцистерн сверху, когда требуется большой радиус действия. Это позволяет максимально охватить точки загрузки. Кроме того, версия с улавливанием паров позволяет возвращать пары в линию через специальную трубу.
Запросить технический паспорт
Получите паспорт со всеми характеристиками изделия. Заполните форму, чтобы получить PDF-файл.
Характеристики
Стандартная конфигурация
- Правое исполнение, нижняя подача с соединительным фланцем ANSI 150.
- Базовая муфта типа F-20.
- Поворотная секция.
- Двойная базовая муфта типа F-50.
- Балансировка с поршнем с пружинами сжатия.
- Клапан загрузки версии «stay open».
- Несущая труба из алюминиевого сплава.
- Дистанционное управление клапаном.
- Концевая муфта типа F-40.
- Концевая труба из алюминиевого сплава.
- Конус улавливания паров с отделкой из вулканизированной резины NBR.
- Шланг из резины NBR снаружи рукава для улавливания паров.
- Чаша для сбора капель из алюминиевого сплава.

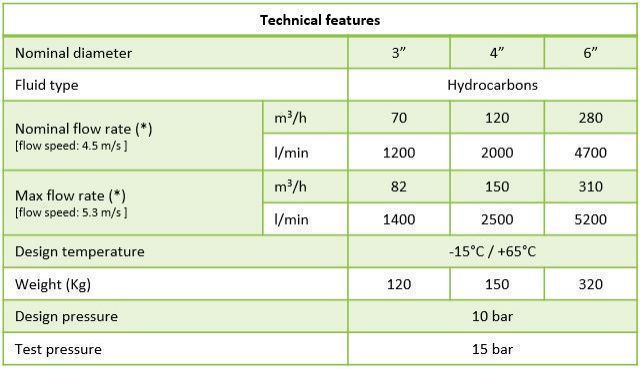

Технические характеристики
Нормы и директивы
- Декларация соответствия действующей директиве ATEX.
- Декларация соответствия действующей директиве PED.
- Декларация соответствия действующей директиве по машинному оборудованию.
- Сертификационная таможенная декларация для России, Казахстана, Беларуси, сертификат EAC.
- Стандарт API-ASTM-ANSI-TTMA.
Опции на заказ
- Материал рукава: углеродистая сталь, сталь для низких температур, нержавеющая сталь AISI 304 / AISI 316.
- Уплотнения из ГБНК, ПФК, ПТФЭ.
- Левосторонняя версия.
- Загрузка сверху.
- Соединительный фланец PN16.
- Разъемные муфты.
- Клапан подачи «hold open».
- Хромированные внутренние части клапанов подачи для авиационного топлива.
- Телескопическая концевая труба.
- Т-образная концевая труба или с дефлектором из алюминиевого сплава.
- Специальные конфигурации для экстремальных температур (-60/+200 °C).
- Система нагрева продукта.
Дополнительные устройства
- Запорный клапан.
- Клапан для срыва вакуума.
- Индикатор потока.
- Микровыключатель нагнетательного клапана.
- Микровыключатель для сигнализации вертикального положения.
- Микровыключатель для сигнализации нерабочего положения.
- Механическая блокировка в рабочем положении.
- Механическая блокировка в нерабочем положении.
- Датчик перелива с ручкой.
- Пневматический привод перемещения вверх/вниз/остановки/удержания.
- Пневматический привод клапана.
- Кнопка запуска/остановки насоса.
- Опорная стойка.
