Serie 1201 RV

DESCARGAR FICHA TÉCNICA
Serie 1201 RV
Serie 1201 RV
Serie 1201 RV
Serie 1201 RV

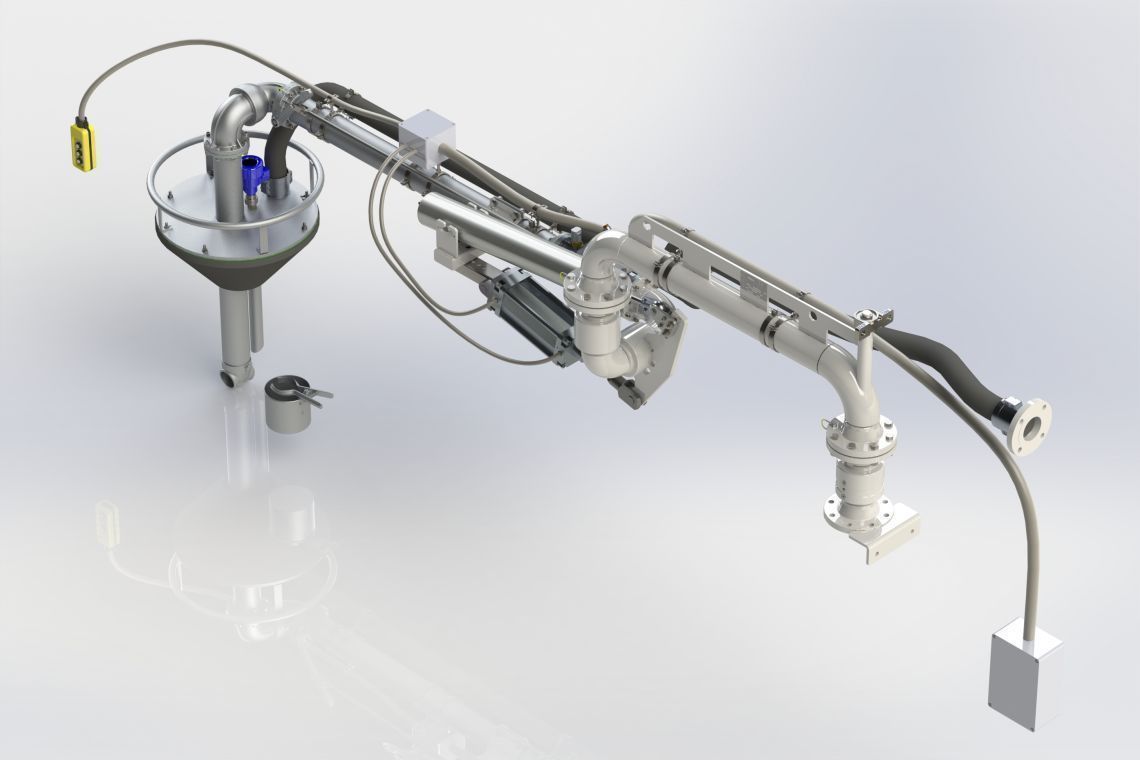

Brazo de carga superior
El brazo de carga superior es un tubo articulado soportado por un sistema de equilibrado mecánico (muelle de torsión o compresión) o neumático, que tiene la función de transferir combustibles o líquidos industriales a los camiones cisterna y a los vagones cisterna por la escotilla superior.
Los brazos de carga superior de la serie 1201 se utilizan para llenar camiones cisterna por arriba cuando se requiere un gran radio de acción. Esto permite la máxima cobertura de los puntos de carga. Además, la versión de recuperación de vapores permite devolver los vapores a la línea a través de una tubería específica.

Solicitar la ficha técnica

Obtenga la ficha con todas las características del producto. Rellene el formulario para recibir el PDF.

Características

Configuración estándar

- Versión derecha, flujo inferior con brida de conexión ANSI 150.
- Rótula de base style F-20.
- Sección giratoria.
- Doble rótula de base style F-50.
- Equilibrado con pistón de muelle de compresión.
- Válvula de carga versión "stay open".
- Tubo de soporte de aleación de aluminio.
- Mando a distancia válvula.
- Rótula terminal style F-40.
- Tubo final de aleación de aluminio.
- Cono de recuperación de vapores recubierto de goma NBR vulcanizada.
- Manguera de goma NBR en el exterior del brazo para la recuperación de vapores.
- Vaso de goteo de aleación de aluminio.

Características técnicas

Normas y Directivas

- Declaración de conformidad con la Directiva ATEX vigente.
- Declaración de conformidad con la Directiva PED vigente.
- Declaración de conformidad con la Directiva de Máquinas vigente.
- Declaración de certificación aduanera para los países Rusia, Kazajistán, Bielorrusia, certificado EAC.
- Norma API-ASTM-ANSI-TTMA.

Opciones bajo pedido

- Material de construcción del brazo: acero al carbono, acero para bajas temperaturas, acero inoxidable AISI 304 / AISI 316.
- Juntas de HNBR, FFKM, PTFE.
- Versión izquierda.
- Flujo desde la parte superior.
- Brida de conexión PN16.
- Rótulas Split Tipe.
- Válvula dispensadora "hold open".
- Internos de la válvula dispensadora cromados para combustibles de aviación.
- Tubo terminal telescópico.
- Terminal "T" o con deflector de aleación de aluminio.
- Configuraciones especiales para temperaturas extremas (-60/+200 °C).
- Sistema de calefacción del producto.

Accesorios

- Válvula de retención.
- Válvula rompedora de vacío.
- Luz indicadora de flujo.
- Microinterruptor para la válvula dispensadora.
- Microinterruptor para la señalización de la posición vertical.
- Microinterruptor para la señalización de la posición de estacionamiento.
- Bloque mecánico en posición de trabajo.
- Bloqueo mecánico en posición de estacionamiento.
- Sensor antidesbordamiento con asa.
- Accionamiento neumático Subir/bajar/parar/retención.
- Actuador de válvula neumática.
- Botón de arranque/parada de la bomba.
- Columna de apoyo.
