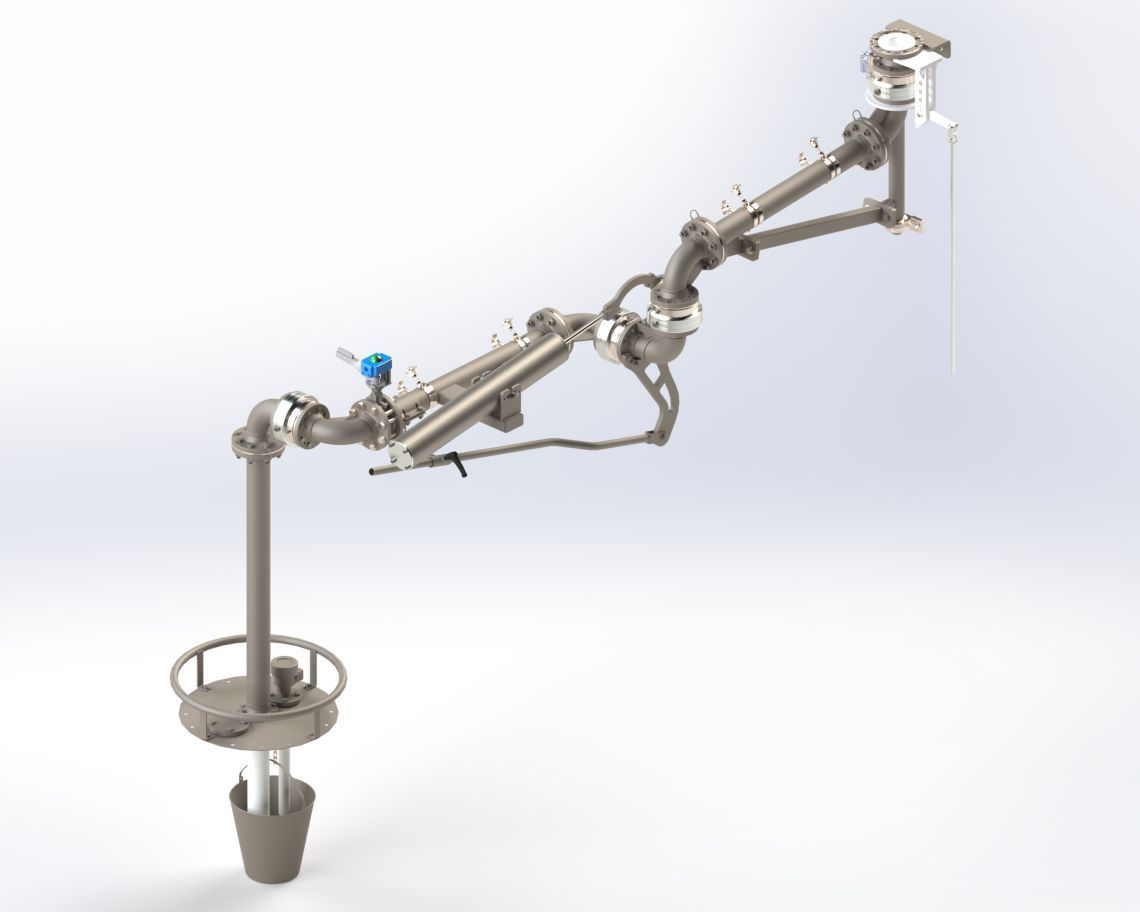

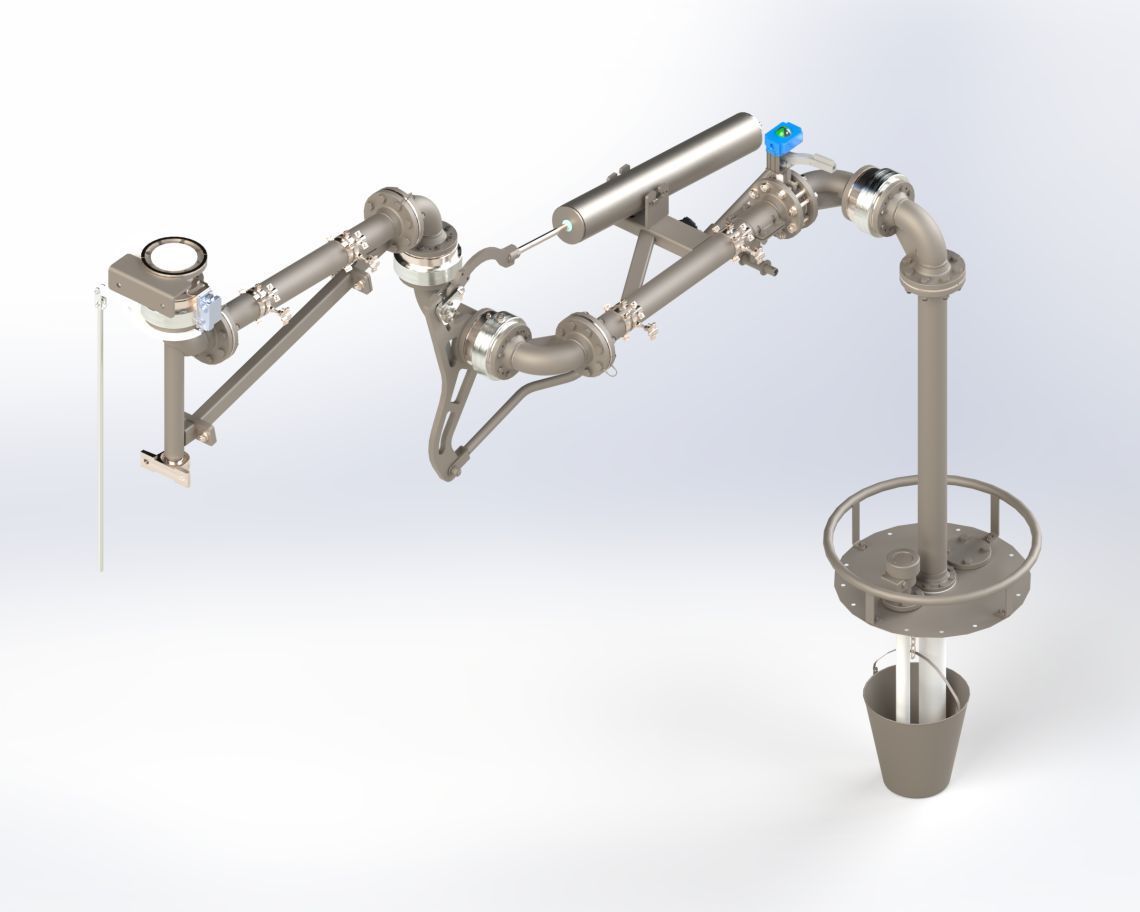

Серия 1201T
ЗАГРУЗОЧНЫЕ РУКАВА С ВНУТРЕННИМ ПОКРЫТИЕМ ИЗ TEFLON™ (PTFE)
Верхние загрузочные рукава серии 1201T используются для наполнения автоцистерн сверху, когда требуется большой радиус действия. Это обеспечивает максимальное покрытие всех точек загрузки. Данный тип рукавов специально разработан для работы с высокоагрессивными продуктами. Они могут быть изготовлены из углеродистой стали или AISI 316, и в обоих случаях имеют внутреннее покрытие из PTFE (лайнер). Шарнирные соединения с одним шариковым рядом также имеют внутреннее покрытие из PTFE и оснащены двойным уплотнением из PTFE.Запросить технический паспорт
Получите паспорт со всеми характеристиками изделия. Заполните форму, чтобы получить PDF-файл.
Область использования
Предназначен для перекачки высококоррозионных химических жидкостей.
Характеристики
Стандартная конфигурация
- Правая версия, подача снизу с соединительным фланцем ANSI 150.
- Базовый шарнир типа T-20: Используется для горизонтального перемещения. Оснащён шариковой дорожкой и имеет внутреннее покрытие из PTFE с уплотнениями из PTFE.
- Поворотная секция: Служит для увеличения радиуса действия загрузочного рукава и имеет внутреннее покрытие из PTFE.
- Двойной базовый шарнир типа T-50: Используется для горизонтального и вертикального перемещения. Оснащён двумя шарнирами с шариковой дорожкой, покрытыми изнутри PTFE, с уплотнениями из PTFE.
- Пружинный балансир: Служит для уравновешивания веса консольной части загрузочного рукава.
- Несущий трубопровод: углеродистая сталь или AISI 316 с внутренним покрытием из PTFE.
- Предохранительный дисковый (затворный) клапан: Служит для перекрытия линии налива в случае неисправности во время выдачи продукта. Корпус и диск выполнены из нержавеющей стали и имеют внутреннее покрытие из PTFE.
- Концевой шарнир типа T-40: Служит для поддержания вертикального положения концевой трубы; может быть оснащён рукояткой для облегчения перемещения стрелы.
- Концевая труба: Состоит из секции из углеродистой стали или AISI316, выстланной изнутри PTFE, и секции только из PTFE, которая вводится в люк. Может быть дополнительно оснащена брызговиком или конусом из AISI316 либо PTFE.
- Каплеуловитель: Изготовлен из AISI316 для сбора остатков продукта после раздачи.

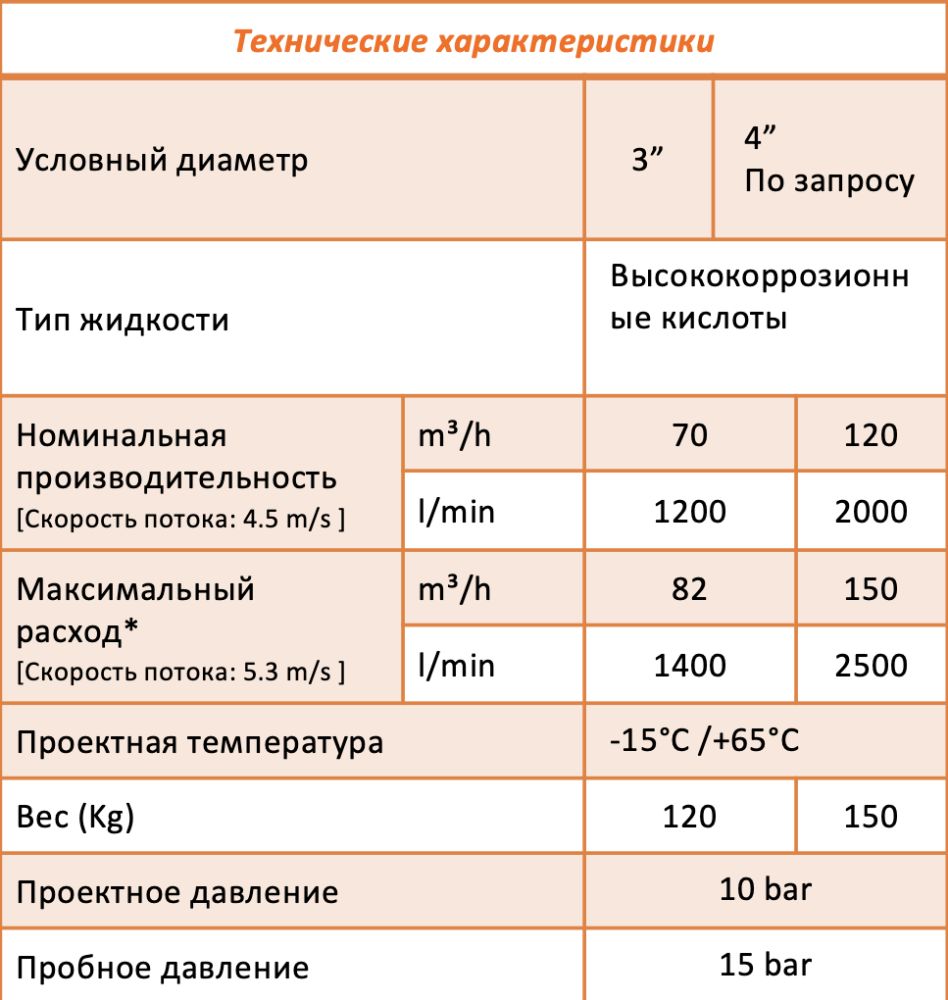

Технические характеристики
Нормы и директивы
- Декларация о соответствии действующей Директиве ATEX (Оборудование для работы во взрывоопасных атмосферах)
- Декларация о соответствии действующей Директиве PED (Оборудование, работающее под давлением)
- Декларация о таможенной сертификации для России, Казахстана, Беларуси, сертификат EAC
- Стандарты API-ASTM-ANSI-TTMA
Опции на заказ
- Материал изготовления стрелы: углеродистая сталь, низкотемпературная сталь, нержавеющая сталь AISI 304 / AISI 316
- Уплотнения из ПТФЭ
- Поток сверху
- Соединительный фланец PN16
- Шаровый клапан подачи: из нержавеющей стали AISI 316 с внутренним покрытием из PTFE
- Специальные исполнения для экстремальных температур (-40/+200 °C)
Дополнительные устройства
- Концевой выключатель клапана подачи
- Концевой выключатель для индикации вертикального положения
- Концевой выключатель для индикации парковочного положения
- Механическая блокировка в рабочем положении
- Механическая блокировка в парковочном положении
- Датчик защиты от переполнения с рукояткой
- Пневматический подъём и опускание
- Пневматический привод клапана
- Кнопка пуска/остановки насоса
- Опорная колонна
