Serie 1201T
BRAZOS DE CARGA REVESTIDOS INTERNAMENTE EN TEFLÓN™ (PTFE)
Los brazos de carga superior de la serie 1201T se utilizan para el llenado de camiones cisterna desde la parte superior, especialmente cuando se requiere un amplio radio de acción. Esto permite cubrir de forma óptima todos los puntos de carga. Este tipo de brazo ha sido diseñado específicamente para el manejo de productos altamente corrosivos. Pueden fabricarse en acero al carbono o en acero inoxidable AISI 316, y en ambos casos cuentan con un revestimiento interior en PTFE (lined). Las rótulas de una sola pista de bolas también están revestidas internamente en PTFE y equipadas con doble junta, igualmente de PTFE.Solicitar la ficha técnica
Obtenga la ficha con todas las características del producto. Rellene el formulario para recibir el PDF.
Campo de uso
Diseñado para la transferencia de líquidos químicos altamente corrosivos.
Características

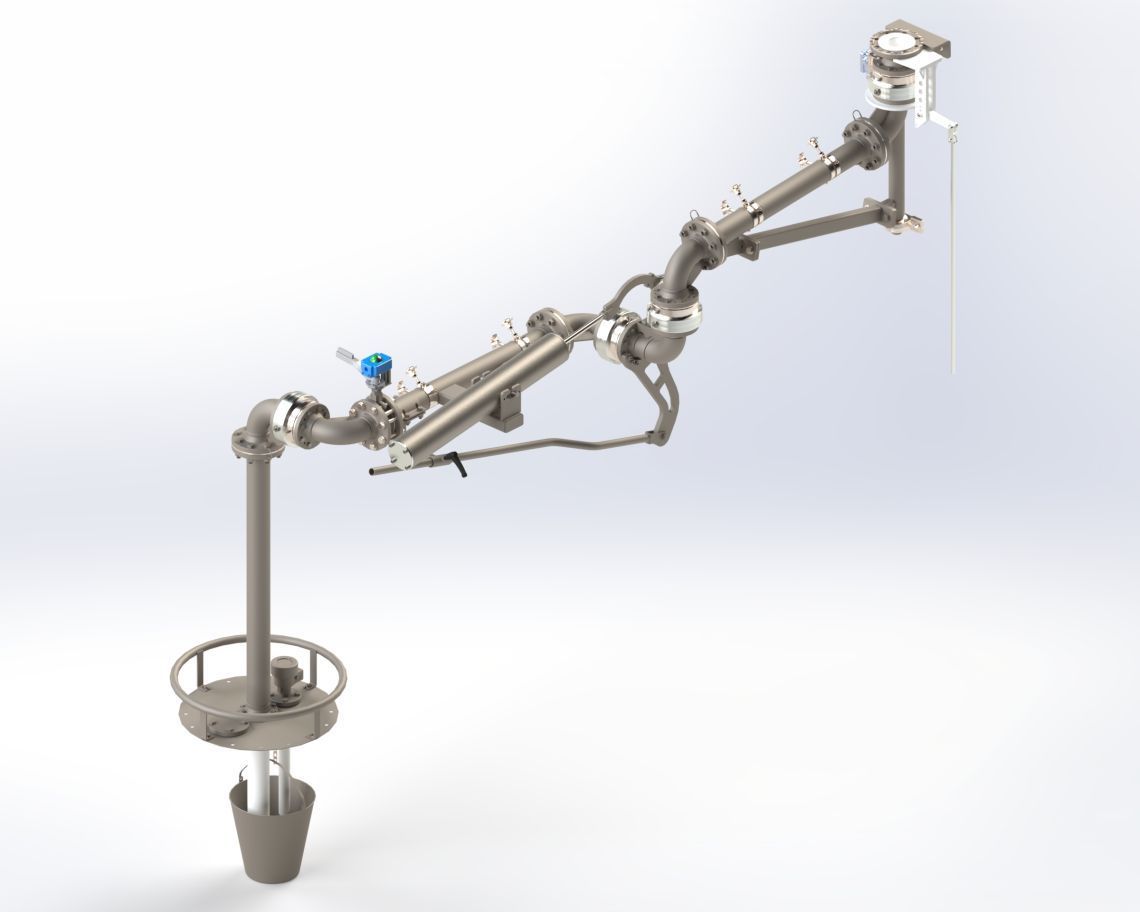

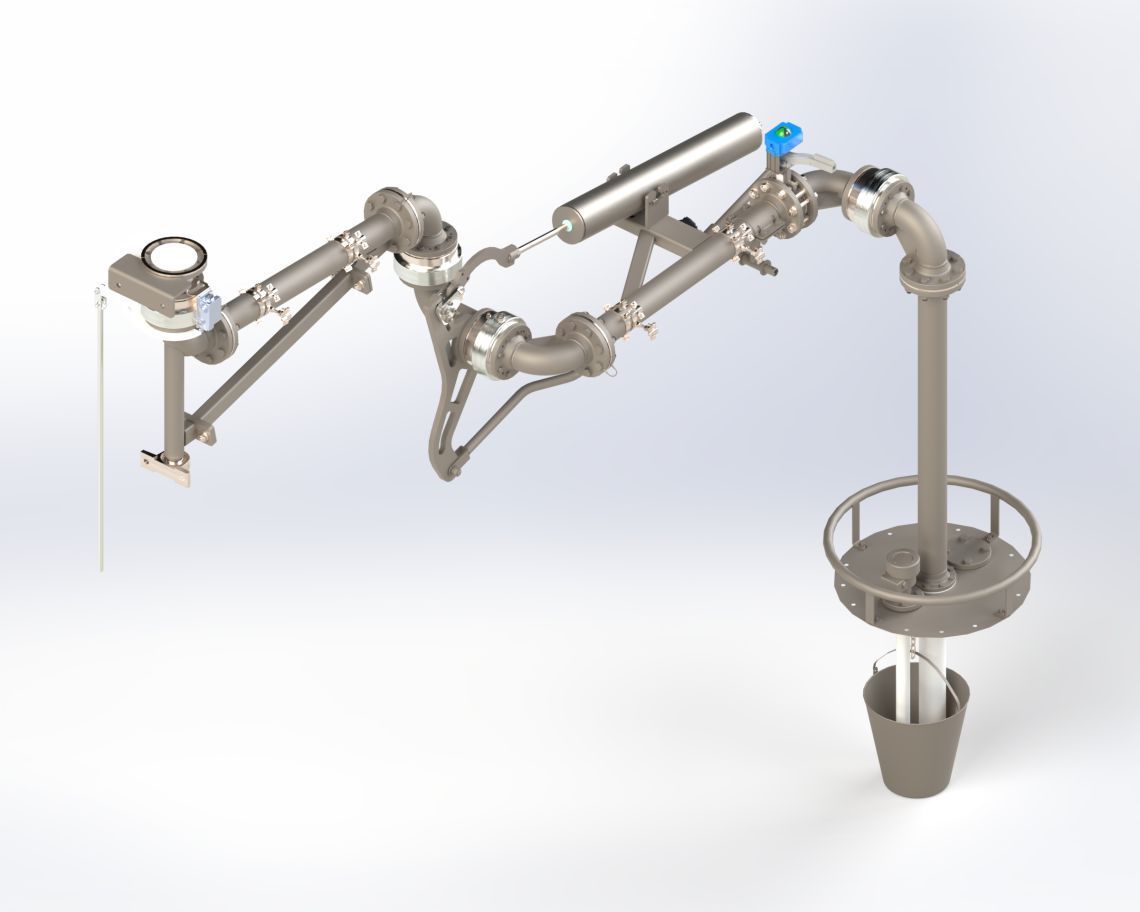

Configuración estándar
- Versión derecha, flujo inferior con brida de conexión ANSI 150
- Articulación de base tipo T-20: Se emplea para la manipulación horizontal. Dispone de una pista de bolas y está revestido internamente en PTFE, con sellos de PTFE.
- Sección giratoria: Sirve para ampliar el radio de acción del brazo de carga y está revestido internamente en PTFE.
- Doble articulación de base tipo T-50: Se utiliza para la manipulación horizontal y vertical. Está equipado con dos articulaciones con pista de bolas, revestidas internamente en PTFE y con juntas de PTFE.
- Compensador con muelle de compresión: Sirve para equilibrar el peso de la parte en voladizo del brazo de carga. ØTubo portador: acero al carbono o AISI 316 revestido internamente en PTFE.
- Válvula de seguridad de mariposa:Sirve para cerrar la línea de carga en caso de fallo durante la dispensación. El cuerpo y el disco son de acero inoxidable revestidos en PTFE.
- Articulación terminal tipo T-40: Sirve para mantener en posición vertical el tubo terminal; puede estar equipado con un mango para facilitar la manipulación del brazo.
- Tubo terminal: Está compuesto por una sección de acero o AISI 316 revestida internamente en PTFE y una sección de solo PTFE que se introduce en la boca de acceso. Puede equiparse con un plato antisalpicaduras o un cono de AISI 316 o PTFE.
- Vaso recogegotas: en AISI 316 para la recogida de residuos de producto después de la dispensación.

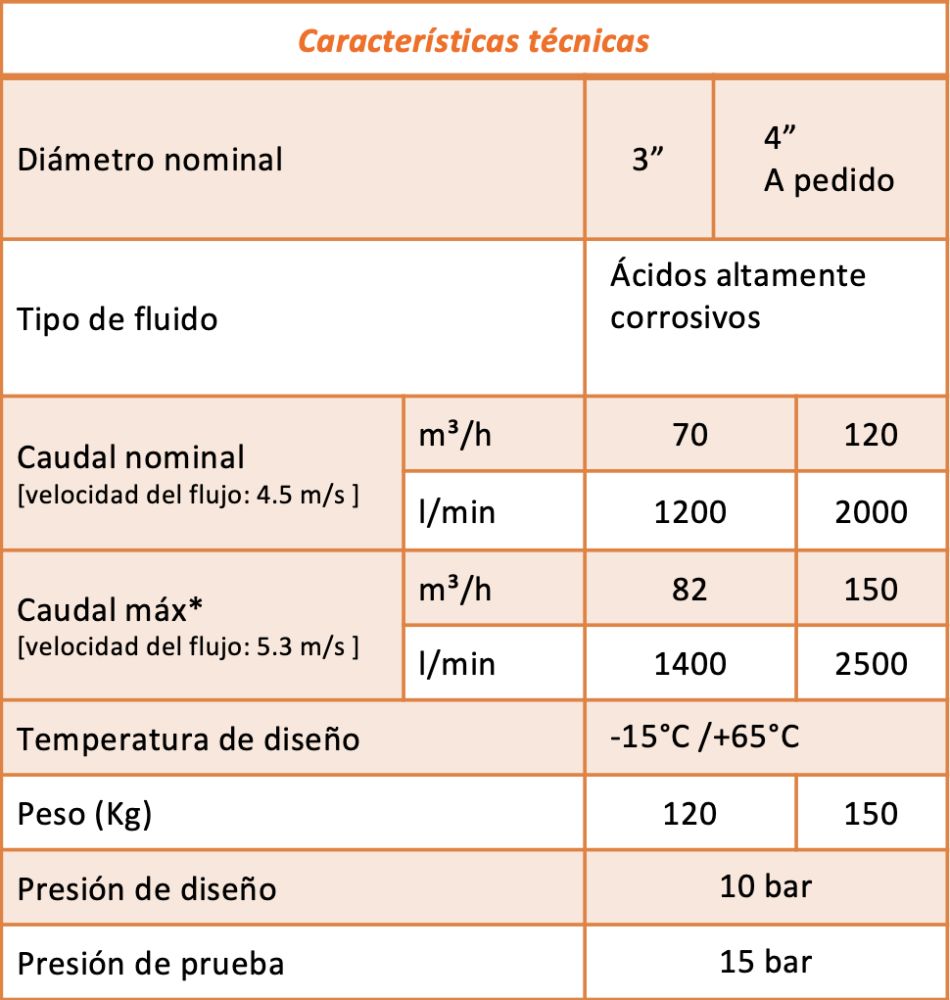

Características técnicas
Normas y Directivas
- Declaración de conformidad con la Directiva ATEX vigente (Equipos destinados a Atmósferas Explosivas)
- Declaración de conformidad con la Directiva PED vigente (Equipos a Presión)
- Declaración de certificación aduanera para los países Rusia, Kazajistán y Bielorrusia, certificado EAC
- Norma API-ASTM-ANSI-TTMA
Opciones bajo pedido
- Material de construcción del brazo: en acero al carbono, acero para bajas temperaturas, acero inoxidable AISI 304 / AISI 316
- Juntas en PTFE
- Flujo desde arriba
- Brida de conexión PN16
- Válvula de bola de suministro: en AISI 316 revestida internamente en PTFE
- Configuraciones especiales para temperaturas extremas (-40/+200 °C)
Accesorios
- Microinterruptor de válvula de suministro
- Microinterruptor para señalización de posición vertical
- Microinterruptor para señalización de posición de aparcamiento
- Bloqueo mecánico en posición de trabajo
- Bloqueo mecánico en posición de aparcamiento
- Sensor de sobrellenado con empuñadura
- Movimiento neumático arriba/abajo
- Actuador neumático de válvula
- Botón de encendido/apagado de la bomba
- Columna de soporte
