Série 1405
Série 1405

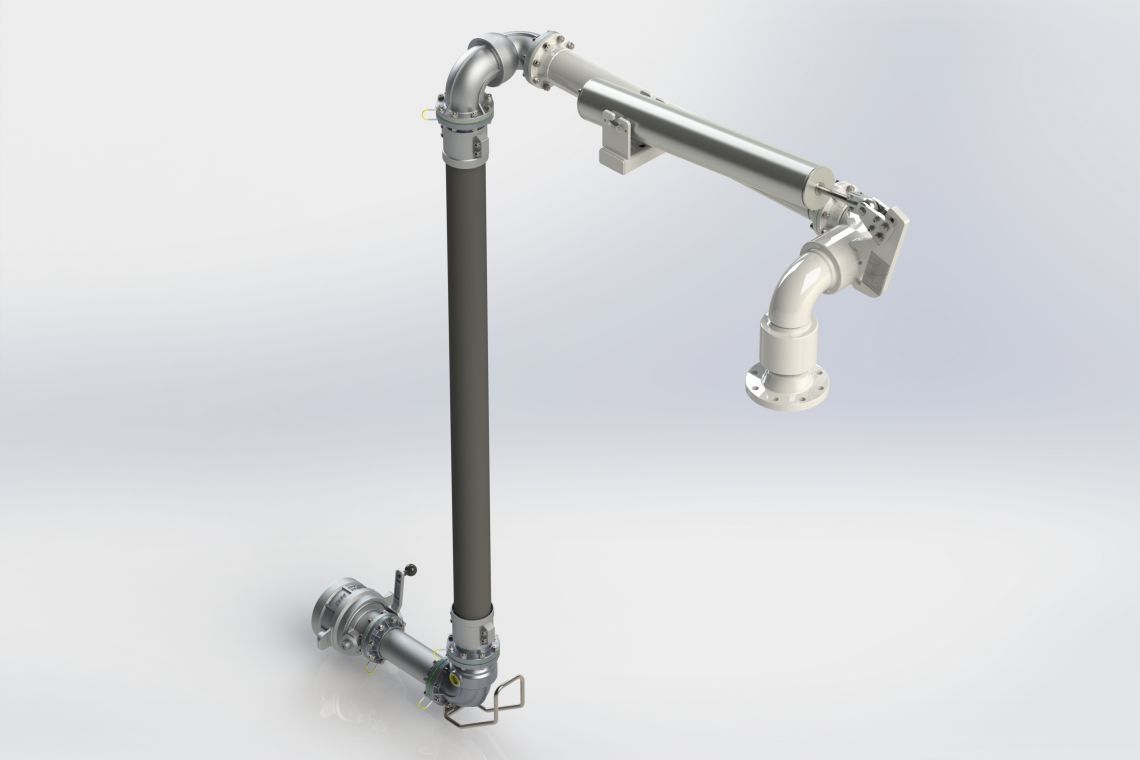

Bras de chargement par le bas
Les bras de chargement par le bas sont utilisés pour les systèmes de chargement/déchargement des camions-citernes et des wagons-citernes de combustibles et liquides industriels. Ce système de transfert offre l'avantage d’opérer directement sur la route au lieu de monter dans le véhicule et évite ainsi la formation de charges électrostatiques générées.
Plus précisément, les bras de la série 1405 sont équipés, dans la conduite verticale, d'un tuyau flexible qui
leur confère une excellente maniabilité. Dans la version standard, ils sont fournis avec un coupleur
API RP 1004 à séchage rapide et peuvent également être utilisés pour la phase de récupération de vapeur
s'il est équipé d'un API RP 1004 spécifique équipé d'un CLAPET ANTI-RETOUR.
Le système d'équilibrage permet un angle maximum, par rapport à l'axe horizontal de
+ 20° vers le haut et -20° vers le bas et permet de soutenir des moments considérables appliqués
à l’articulation. Les bras de chargement de la série 1405 sont conçus avec entrée du produit par le
bas (standard).

Demander la fiche technique

Obtenez la fiche avec toutes les caractéristiques du produit. Remplissez le formulaire pour recevoir le PDF.

Caractéristiques

Configuration standard

- Version droite, flux par le bas avec bride de raccordement ANSI 150/PN 16.
- Double articulation de base style F-50.
- Section portante.
- Articulation intermédiaire style f-40.
- Équilibreur à ressort de compression.
- Tuyau flexible vertical conducteur, conforme à la norme EN 12115.
- Articulation terminale style F-30.
- Coupleur 4” API RP 1004 en alliage d’aluminium avec joints en FKM.

Caractéristiques techniques

Règlements et directives

- Déclaration de conformité à la directive en vigueur ATEX PED.
- Directive de conformité à la Directive Machines.
- Déclaration de conformité à la directive MACHINES en vigueur.
- Déclaration de certification douanière pour les pays Russie, Kazakhstan Biélorussie, certificat EAC.
- Norme API-ASTM-ANSI-TTMA.

Options sur demande

- Matériau de construction du bras : en acier au carbone, acier pour basses températures, acier INOX AISI 304 / AISI 316.
- Joints en HNBR, FFKM, PTFE, VMFQ.
- Version gauche.
- Flux par le haut.
- Bride de raccordement PN16.
- Articulations Tipe : en 3 pièces pour faciliter l'entretien.
- Coupleur 4” semi-automatique API RP 1004.
- Version pour récupération vapeurs : avec coupleur 4” pour vapeurs API RP 1004.
- Coupleur Stanag 3756.
- Tuyau vertical rigide.
- Version pour carburant d’avion, avec tuyau flexible conforme à la norme EN 1361 type C.
- Configurations spéciales pour températures extrêmes (-60/+200℃).

Accessoires

- Clapet anti-retour.
- Vanne de séparation d'urgence ERC100.
- Voyant de flux.
- Microrupteur vanne de distribution.
- Dispositif de stationnement.
- Microrupteur pour signalisation position de stationnement.
- Bas de protection en acier inoxydable pour tuyau flexible.
- Colonne de support.
